6KV.10KV.15KV.20KV.35KV户外（户内)电容补偿成套装置

主要用途与适用范围

高压并联电容器成套装置(以下简称装置)主要用于工频6kV，10kV，35kV的三相电力系统，用以调整、平衡变电站网络电压，提高功率因数，降低损耗，提高供电质量。
工作条件

1、海拔高度：1000m（订货提出）。  2、环境温度： -25~+55℃；
3、相对湿度：不超过85％；
4、运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质。
产品特点

1、装置能在1.1倍额定电压的稳态过电压下长期运行：
2、装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行；
3、装置采用无重击穿的高压断路器，并装有氧化锌避雷器，以限制投切电容器组时产生的操作过电压；
4、6kV、10kV.35KV装置选用真空负荷开关、真空断路器或SF6型断路器来作电容器组的投切开关。对于小电容量的电容器组，且需分组投切的采用真空接触器，对于大电容量的电容器组应采用真空断路器或SF6型开关；
5、装置选用干式空心电抗器接装置电源侧或干式铁芯油浸电抗器接装置中性点侧，用以限制合闸涌流，抑制高次谐波，改善网络电压波形。额定电抗率为0.6-1％的电抗器用于限制合闸涌流；额定电抗率为5～6％电抗器用于抑制5次及以上谐波和限制合闸涌流。额定电抗率为12～14％者用于抑制3次及以上谐波和限制合闸涌流；
6、装置选用FD型放电线圈，可在5s内将电容器组的剩余电压自额定电压峰值降至0.1倍额定电压以下；
7、根据系统及用户的需要，装置可采用就地控制或主控制室，集中控制，或自动控制等方式；
8、装置采用单台电容器熔断保护为主保护，开口三角电压、电压差动、中线不平衡电流保护作为后备保护，此外装置还设有过流、过压、失压保护。这些保护的实现也可以选用较好性能的微机电容器保护监控装置，以实现对电容器继电保护的要求。

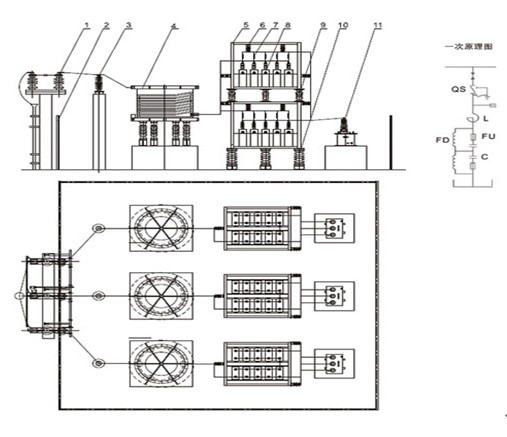

说明：1、装置采用差压保护； 2、电容器组每相先串后并；  3、电抗器前置；
        4、装置为绝缘框架式结构，每层两排电容器中的一排的中间电位点与框架可靠连接；
        5、装置放在户外，按四线污秽考虑。
