低压动态无功补偿成套柜

产品描述

用途概述

在低压系统中,当负载流过的电流和电压相位不同时就会消耗一定的无功功率,导致功率因素降低。同时随着电力电子装置等在一般工业用户、大型商场、写字楼、智能大厦、居住小区等配电网中的广泛应用,这些非线性负载的大量使用,导致高次谐波的产生,如果按一般处理方法,直接投入电容器补偿功率因数,容易引起高次谐波放大,使电压和电流的畸变更加严重,造成电容器无法投切,甚至损坏电容器。  上海晨格电力设备厂针对上述问题,研制开发了具有国内先进水平的高科技产品-低压动态无功补偿装置。该设备自动补偿功率因数;同时具有抑制谐波功能;能够明显节约用电运营成本。本装置运行稳定可靠,故障率极低,是适合配电网改造的理想的动态无功补偿设备

主要技术特点

动态补偿负载的无功功率,保持功率因数达0.95以上;

增加配电变压器和馈电线路的承载率;

改善冲击负载所引起的电流冲击,抑制电压波动和电压闪变;

提高电压水平,消除不平衡负荷引起的电压不对称;

控制器可根据实际情况进行1-16路输出,控制1-16组补偿回路;

采用微机控制,运行平稳可靠,不会出现无功反送现象;

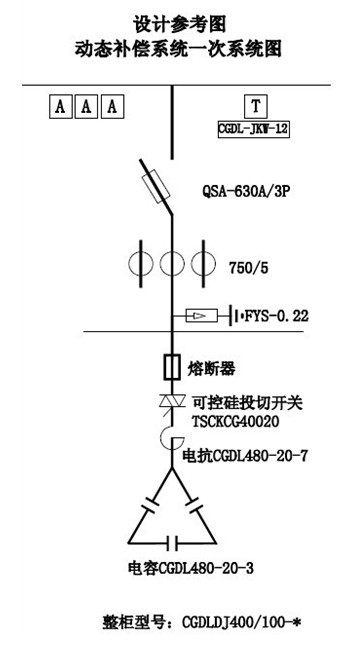

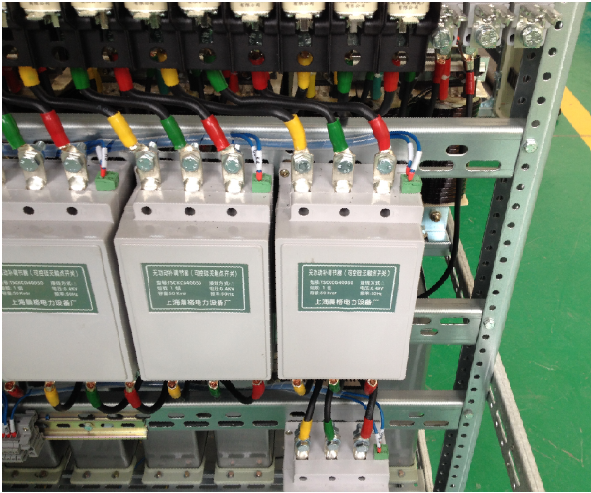

无触点开关,可实现电容器的连续快速投切;

可三相平衡补偿,也可分相补偿;

抑制电网内的高次谐波,防止谐波放大;

实现多组自动循环投切;

保护功能齐全,运行可靠。

滤波效率高:可滤除2、3、5、7、11、13、等各次特征谐波。谐波滤除率可达80%快速动态响应,响应速度:≤20ms

保护完备:有短路、过载、过压、欠压、缺相等保护,各项参数设定方便,当外部有相关故障是自动推出运行、送电后自动恢复运行。

 按使用场合分类:

户内使用方式:采用户内盘结构

安装方式有挂墙、嵌入和落地式三种,箱柜采用优质冷轧钢板,表面采用环氧粉末静电喷涂处理。可与低压380/220V配电网系统各动力配电箱、柜和低压配电屏配套。

按装置结构分类

本装置将每级电容器组、控制执行器件、保护回路等制成补偿单元,可对不同补偿容量、不同盘箱尺寸进行组合。按补偿单元的装配方式可分成固定安装式和导轨组合式二种。



参照、执行标准

   《电能质量 公用电网谐波》                    GB/T14549-1993

◆ 《电抗器》                                   GB/10229-1988

◆ 《并联电容器装置设计规范》                    GB50227-1995

◆ 《低压并联电容器装置》                       GB7113-1993

◆ 《电能质量电压允许波动和闪变》             GB12326-1990

技术参数

◆ 系统额定电压:400V-660 KV

 ◆基波无功补偿:功率因数可达到0.92~0.999

◆ 电源相数:三相三线或三相四线

◆额定频率:50 Hz

◆工作方式:连续工作

◆ 谐波电流吸收率:对于5次谐波平均70%,对于7次谐波平均75%

◆符合标准:GB/T15576-2008(低压成套无功功率补偿装置)

◆防护等级:IP30

◆控制信号:无功功率

使用条件

◆相对湿度:95%

◆环境温度:-25℃-+45℃

◆海拔高度:2000M

应用场合

负荷功率因素偏低,线路电压降大,需要进行无功功率补偿场合

负载功率因素变化范围大,变化速度快或极快的场合

对电压波动和动态补偿有较高要求的场合

用于:电力、直流轧机、冶金、煤矿、油田、汽车、化工、橡胶、铁路。





参考表

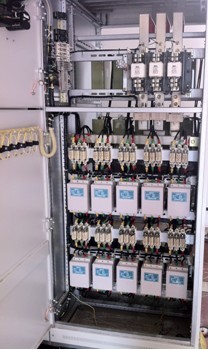

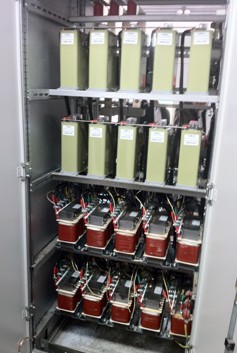

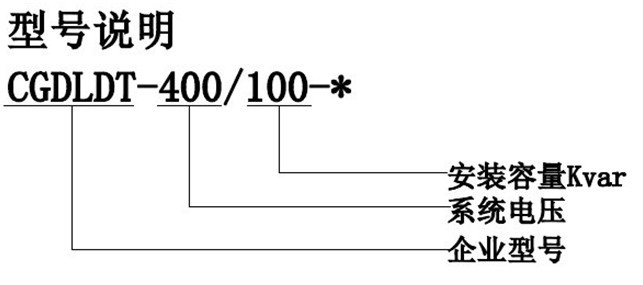

型号

补偿容量

单组容量

回路

柜子尺寸

CGDLDT400/100-*

100

20

5

800*800*2200

CGDLDT400/200-*

200

25

8

800*800*2200

CGDLDT400/300-*

300

60

5

800*800*2200

CGDLDT400/360-*

360

60

6

1000*800*2200

CGDLDT400/400-*

400

50

8

1000*800*2200

CGDLDT400/500-*

500

50

10

1200*800*2200


参考表

型号

补偿容量

单组容量

回路

柜子尺寸

CGDLDT690/100-*

100

20

5

800*800*2200

CGDLDT690/200-*

200

25

8

800*800*2200

CGDLDT690/300-*

300

60

5

800*800*2200

CGDLDT690/360-*

360

60

6

1000*800*2200

CGDLDT690/400-*

400

50

8

1000*800*2200

CGDLDT690/500-*

500

50

10

1200*800*2200


参考表

型号

补偿容量

单组容量

分组路数

柜子尺寸

CGDTJ400-200-SZ

200

40

5

800*800*2200

CGDTJ400-250-SZ

250

32

8

800*800*2200

CGDTJ400-300-SZ

300

30

10

1000*800*2200

CGDTJ400-360-SZ

360

30

12

1000*1000*2200

CGDTJ400-400-SZ

400

50

8

1000*1000*2200

CGDTJ400-480-SZ

480

30

10

1200*1000*2200
