20KV.10KV变电站集中无功补偿成套装置

产品描述

生产35KV.20KV.10KV户外及户内补偿装置 询价方式:传真021-61268480. QQ864686408 邮箱:shcgdl@163.com


主要用途与适用范围
高压并联电容器成套装置(以下简称装置)主要用于工频6kV,10kV,20KV.35kV的三相电力系统,用以调整、平衡变电站网络电压,提高功率因数,降低损耗,提高供电质量。
工作条件
1、海拔高度:不高1000m;  2、环境温度: -25~+55℃;
3、相对湿度:不超过85%;
4、运行场所不允许有爆炸危险的介质,周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质。
产品特点
1、装置能在1.1倍额定电压的稳态过电压下长期运行:
2、装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行;
3、装置采用无重击穿的高压断路器,并装有氧化锌避雷器,以限制投切电容器组时产生的操作过电压;
4、6kV、10kV装置选用真空负荷开关、真空断路器或SF6型断路器来作电容器组的投切开关。对于小电容量的电容器组,且需分组投切的采用真空接触器,对于大电容量的电容器组应采用真空断路器或SF6型开关;
5、装置选用干式空心电抗器接装置电源侧或干式铁芯电抗器接装置中性点侧,用以限制合闸涌流,抑制高次谐波,改善网络电压波形。额定电抗率为0.6-1%的电抗器用于限制合闸涌流;额定电抗率为5~6%电抗器用于抑制5次及以上谐波和限制合闸涌流。额定电抗率为12~14%者用于抑制3次及以上谐波和限制合闸涌流;
6、装置选用FD型放电线圈,可在5s内将电容器组的剩余电压自额定电压峰值降至0.1倍额定电压以下;
7、根据系统及用户的需要,装置可采用就地控制或主控制室,集中控制,或自动控制等方式;
8、装置采用单台电容器熔断保护为主保护,开口三角电压、电压差动、中线不平衡电流保护作为后备保护,此外装置还设有过流、过压、失压保护。这些保护的实现也可以选用较好性能的微机电容器保护监控装置,以实现对电容器继电保护的要求。

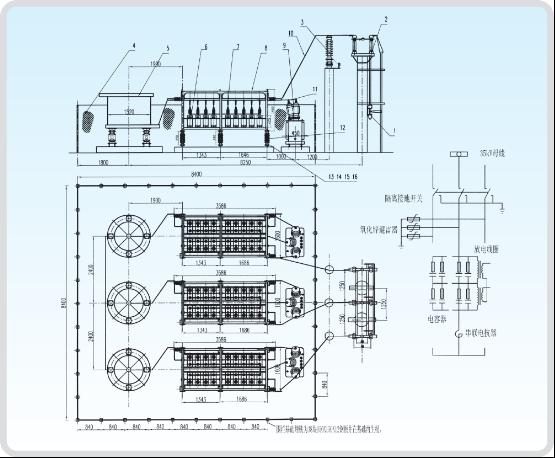

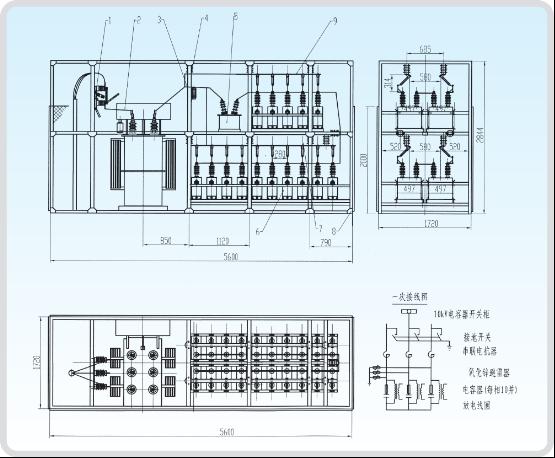

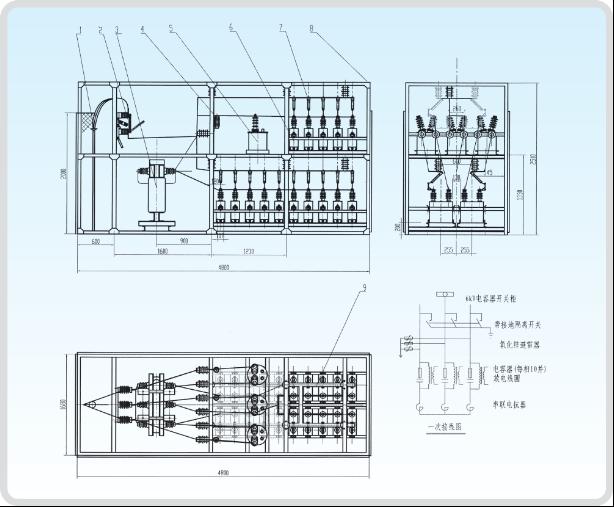

说明:1、高压开关柜装于开关室,一次原理图虚线框内设备装于高压开关柜内;
      2、本图所示母线电缆进线,接到隔离开关;
      3、图纸及设备参数为样品尺寸,要根据现场实况设计; 4、装置户外安装。

序号

名称

规格

备注

1

隔离开关

GW4-12D

三极

2

避雷器

HY5WR-17/45

带放电计数器

3

干式空心串联电抗器

CKGKL

带防雨盖

4

铝母排



5

支柱绝缘子

ZSW-15/4


6

喷逐式熔断器

BRW-12/


7

高压并联电容器

BAM11/√3


8

放电线圈

FDGE11√3


9

电容器框架



10

围栏
