SVG介绍

使用条件

SVG静止无功发生器应在下述条件下连续工作，满足其所有性能指标：

1.   环境温度:  -10℃ ～ +45℃

2.   相对湿度:  日平均值不大于95%，月平均值不大于90%，无凝露。

3.   海拔高度：≤1000m

4.   抗震等级：7级

5.   空气中无足以损坏绝缘和腐蚀金属的气体，无导电尘埃及易燃易爆的介质存在。

技术参数及要求

电源要求

1.   交流电压：三相380V（-20%～+15%）；

2.   频率：50Hz±5Hz；

耐环境要求

1.   IP防护等级 IP20

1.   防锈(防氧化)保护

装置铁质外壳和暴露在外的铁质支架、零件应采取防锈措施处理，避免氧化生锈，非铁质的金属外壳也应具有防氧化保护膜或进行防氧化处理。

1.   温升要求

装置在额定功率或额定负载电流下工作4h后温升不得超过80K。

电磁兼容性要求

SVG静止无功发生器的电磁兼容相关试验项目要求满足DL/T1216-2013《配电网静止同步补偿装置技术规范》中关于电磁兼容所规定的的要求。。

◆滤除谐波原理

SVG通过外部电流互感器实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过IGBT功率变换器产生与系统中的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。

SVG输出补偿电流根据系统的谐波量动态准确变化，因此不会出现过补偿的问题。另外，SVG内部有过载保护功能，当系统的谐波量大于滤波器容量时，装置可以自动限制在100%额定容量输出，不会发生过载。

◆补偿无功原理

SVG根据系统的无功功率，通过IGBT功率变换器产生容性或感性的基波电流，实现动态无功补偿的目的，补偿目标值可以通过操作面板设定，不会出现过补偿，并且补偿平滑，不会产生对负载和电网的涌流冲击。

◆补偿三相不平衡原理

SVG根据系统电流，进行dq坐标旋转，提取不平衡分量，三相发出与不平衡分量大小相等相位相反的电流，将不平衡部分补偿到零，就能将三相不平衡电流校正成三相平衡电流。

如图5-2所示，隔离开关合闸后，为防止上电时电网对直流母线电容器的瞬间冲击，SVG首先通过软起电阻对直流母线的电容器充电，这个过程会持续几十秒。当母线电压Udc达到预定值后，主接触器闭合。直流电容作为储能器件，通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。SVG通过外部CT实时采集电流信号送至信号调理电路，然后再送至控制器。控制器将基波成分分离，提取出所有的谐波电流、无功电流、三相不平衡电流，将采集到的要补偿的电流成分和SVG已发出的补偿电流比较得到差值，作为实时补偿信号输出到驱动电路，触发IGBT变换器将补偿电流注入到电网中，实现闭环控制，完成补偿功能。

5.3 SVG的动态与稳态特性

SVG特别值得一提的是其优越的动态、稳态特性。下图显示了SVG在负载发生变化时的动态特性与满载时的稳态特性。

功能要求

1.   SVG可动态双向连续调节无功功率，既补偿感性负荷，又补偿容性负荷。无功容量保证连续调节与平滑输出，克服了电容器分组分级投切的缺陷。

2.   SVG模块补偿无功功率剩余容量，可以用来补偿谐波和三相不平衡电流。SVG模块额定容量的一半可以补偿2～13次谐波，可根据需要设定需要13种滤波的谐波次段和滤除谐波的目标值。

3.   SVG静止无功发生器要求采用进口品牌德国第五代IGBT，能自动根据负载的谐波电流调整输出，动态滤波。

4.   SVG采用美国Xilinx军工级FPGA控制芯片，运行速度快、可靠性高。

5.   SVG静止无功发生器要求具备完整的保护装置，包括过压、过流、过热、短路等完备保护功能，同时具备系统自诊断功能。

6.   SVG静止无功发生器要求具有软启动控制回路，避免启动瞬间过大的突入电流，限制该电流在额定范围之间。

7.   SVG静止无功发生器要求当系统负载的谐波量大于设备补偿能力时，设备可以根据本体容量输出额定电流，继续有效滤波，不发生超载。

8.   SVG静止无功发生器要求输出滤波采用LCL结构接入电网，自身的高频载波不会回馈到电网，对配电系统中其他设备没有干扰。

9.   SVG静止无功发生器要求模块提供1路RS485通信接口，使用Modbus_RTU通信协议。以方便用户将设备运行状况、测量数据和故障报警等信息接入到监控系统，并免费提供智能接口的相关技术通信协议。

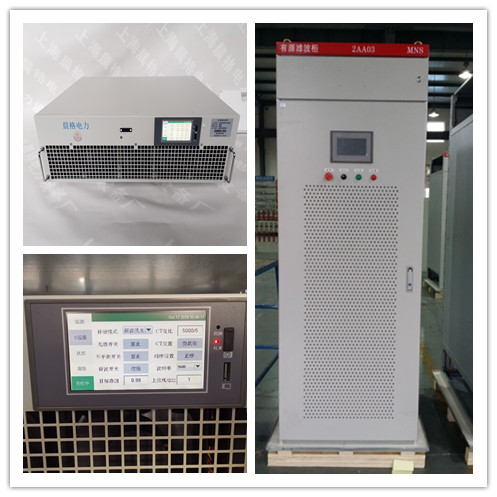

10.  SVG静止无功发生器要求模块自带小尺寸触摸屏，可进行参数设置、参数产看、状态查看、事件查看等操作。也可以外加7寸触摸屏式人机界面，可进行参数设置、状态查看、事件查看等操作，并能显示运行状况、系统负载电压电流功率等参数、装置输出电流、曲线图、柱状图故障报警等电能质量全界面信息。

11.  SVG静止无功发生器要求能实现多台直接并联运行的平滑扩容。多台扩容时采用主从控制方式；多台静止无功发生器并联时，所有静止无功发生器应能共用一套电流互感器。

12.  SVG静止无功发生器要求应独立于电网阻抗及系统阻抗之外，不受电网阻抗和系统阻抗变化的影响。

13.  SVG静止无功发生器要求具有5种模式可以自行进行选择：无功优先、谐波优先、不平衡优先、电压为目标、固定无功模式。可以根据需求任意选择补偿模式。

14.  SVG静止无功发生器要求在容量足够的情况下，静止无功发生器补偿无功之后，剩余容量也可以补偿谐波和三相不平衡。

15.  SVG静止无功发生器要求能有效的抑制系统的闪变。当系统断电时，滤波器应自动断开。在系统恢复后，滤波器能自动恢复。具备快速、完全的故障自检功能，同时自动采取相对应的操作。

16.  SVG静止无功发生器要求具有过流限制功能，采用可靠的限流控制环节，当系统中的无功或谐波电流大于低压静止无功发生器的治理能力时，装置能在自己的额定容量范围内大限度的对无功或谐波进行补偿，维持正常工作。

17.  SVG静止无功发生器要求采用强制风冷设计，散热风扇选用知名品牌风扇，确保能够长时间可靠稳定工作。

5） SVG静止无功发生器要求极静噪音：60dB，设备的噪音对于用户体验而言至关重要，噪音主要来自两个方面，一个是为了散热，空气从模块内流通所产生的声音以及风扇声音，如果损耗低，发热小，所以风扇噪音才会小。第二来自于电抗器的噪音，IGBT高频开关电流，使得电抗器出现噪音，开关频率越高，电抗器噪音越低。因为开关频率高，所以噪音可以小于60dB。

6）SVG静止无功发生器要求具备较高的功率密度：单模块不大于100kvar，标准800*800*2200（宽*深*高）单柜不大于600kvarA。更高功率密度可为用户节省占地面积、降低成本。
